    强力电磁除铁器
    当前位置:首页 > 产品中心 > 强力电磁除铁器 > RCYD-悬挂自卸式永磁除铁器

    RCYD-悬挂自卸式永磁除铁器

    来源:坤磁机械   点击:次   日期:2019-10-08 14:31:16

             RCYD-悬挂自卸式永磁除铁器是一种自动卸铁式除铁装置,它是在强磁永磁除铁器基础上增添了减速机、卸铁皮带、磁筒、主体框架等装置。工作时将不断吸附在除铁器上的铁磁性物质通过卸铁皮带的旋转自动抛出,达到自动卸铁目的。

     型号说明:RCYD
    R—其它磁选设备 C—除铁器 Y—永磁式 D—自动卸铁式
    适用输送机带宽,单位mm
    额定高度下对应磁极几何中心的最大磁感应强度,单位mT

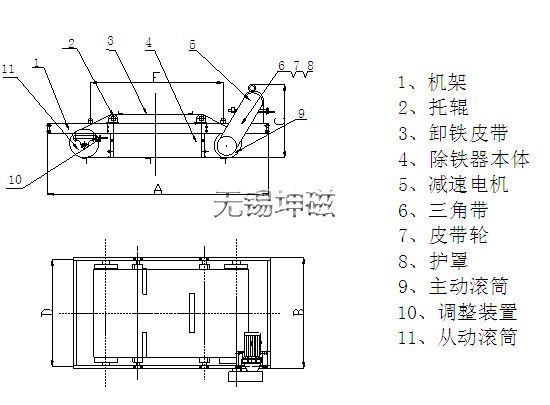

     主要结构:
    (1) 励磁系统:钕铁硼、铁氧体。
    (2) 传动系统:传动滚筒、改动滚筒、托辊及弃铁皮带、摆线针轮减速机。
    (3) 钢 架:上述二大部分组装在此钢架上,而形成除铁器整体。




    突出特点:
      ◆磁路采用计算机模拟的设计,完善的的双磁极结构,磁场强度高,梯度大,吸力强.
      ◆高性能的钕硼做磁源,磁程深,不易退磁,八年退磁不超过的5%.。
      ◆腰鼓形流滚筒的结构,具有自动的纠偏功能,全密封的轴承座,密封性好,能适应各种恶劣的环境。
      ◆皮带自动的卸铁,可保障长期无故障的连续运行。
      ◆结构紧凑,规格齐全,并拥有的防爆型。
      ◆工作时将吸附在除铁器上的的铁磁性杂物通过处动卸铁装置自动抛出,实出了除铁的自动化。
      ◆控制部分可与皮带机的连锁,实现就地手动控制和集中控制的两种方式。

     适用范围:
           广泛应用于水泥、火力发电、矿山、陶瓷、非金属矿、冶金化工、玻璃、煤炭等行业中。与各种输送机配套使用。

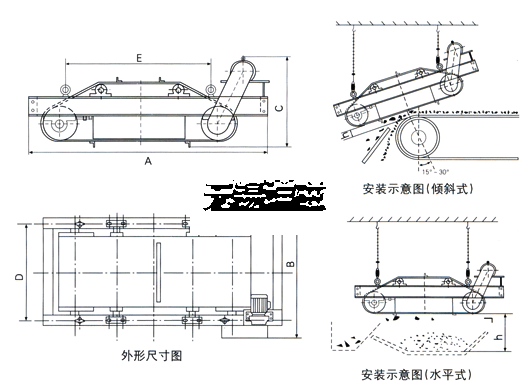

     外形尺寸及安装示意图:



    型号/参数/项目

    适应
    带宽
    mm

    额定
    吊高
    h=mm

    物料
    厚度
    ≤mm

    磁场
    强度
    ≥mT

    驱动
    功率
    ≤KW

    适应
    带速
    ≤m/s

    工作制

    重量
    kg

    外形尺寸mm

    A

    B

    C

    D

    E

    RCYD(C)-5

    500

    150

    100

    60

    1.5

    2.5

    连续

    750

    1900

    935

    735

    753

    950

    RCYD(C)-6

    600/650

    180

    130

    60

    1.5

    920

    2050

    1030

    780

    753

    1100

    RCYD(C)-6.5

    650

    200

    150

    70

    1.5

    1200

    2165

    1080

    780

    888

    1200

    RCYD(C)-8

    800

    250

    200

    70

    2.2

    1400

    2350

    1280

    786

    1088

    1300

    RCYD(C)-10

    1000

    300

    250

    70

    3.0

    2120

    2660

    1550

    920

    1335

    1400

    RCYD(C)-12

    1200

    350

    300

    70

    4.0

    3350

    2860

    1720

    1010

    1515

    1550

    RCYD(C)-14

    1400

    400

    350

    70

    4.0

    4450

    3225

    1980

    1050

    1755

    1800

    RCYD(C)-16

    1600

    450

    400

    70

    5.5

    6200

    3350

    2160

    1180

    1850

    1950

    RCYD(C)-18

    1800

    500

    450

    80

    5.5

    8100

    3580

    2450

    1210

    2130

    2200

    RCYD(C)-20

    2000

    550

    500

    80

    7.5

    9700

    3800

    2700

    1300

    2410

    2400


    备注:各型号都有高于国标的特强型T1、T2、T3产品设计,额定吊高处磁场强度分别为90mT、120mT、150mT。
