一、电磁吸盘结构

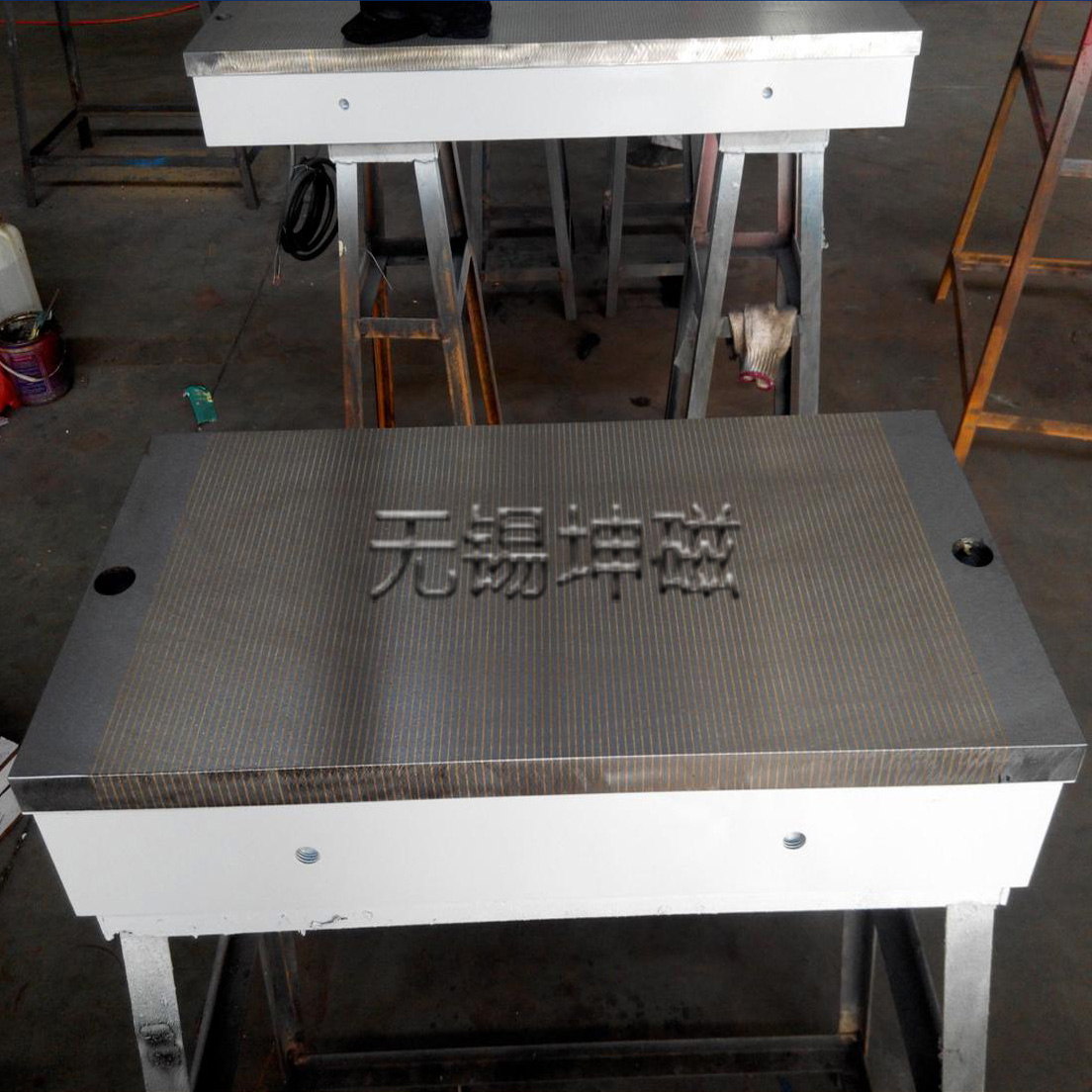

电磁吸盘由底座、面板构成，底座内镶有激磁线圈。底座使用优质低碳钢或低碳铸钢制作。面板用低碳钢和隔磁铜板制造；面板上一根一根的钢材称之为磁极，面板上一根一根的隔磁铜板称之为铜排。
二、电磁吸盘工作原理
电磁吸盘内部的激磁线圈通直流电后产生磁力线，该磁力线经底座传导到面板上的磁极产生吸力，因此吸住放置在面板上的导磁性工件。
三、电磁吸盘分类
1.按形状分类：矩形、园形两种。
2.按吸力大小分类 ：普通、强力两种。
3.按磁极排列方向分类：横向、纵向两种。
4.按磁极宽窄分类：普通、密纹两种。
