    电子控制器

    来源:坤磁机械   点击:次   日期:2018-10-29 14:25:03

      电磁吸盘控制器又称充退磁控制器,一般配套机床使用,起到对电磁吸盘充退磁的作用,可根据电磁吸盘功率的大小进行制作相应功率大小的控制器。

      在我国范围内,可以分为电路板结构和插件结构两种.电路板结构的控制器具有轻巧便挟的特点,电压可调.插件结构的控制器主要有变压器,接触器,时间控制器等组装而成,具有结实耐用易维修等特点.二者都可对电磁吸盘进行控制充退磁,可以根据相应的特点进行选择.由降压整流电路、转换开关和欠电流保护电路组成。

      适用范围

      本整流控制器适用于额定功率以下的各种电磁吸盘的控制。

      技术参数

      机床联控:具有机床与电磁吸盘控制线路的联锁装置。

      充退磁能达到最佳效果,一般工件能够完全退磁、合金及含碳较高的工件退磁后剩磁极小。

      工作原理

      交流电压380V经变压器降压后,经过整流器整流变成110V直流后经控制装置进入吸盘此时吸盘被充磁,退磁时通入反向电压线路,控制器达到退磁功能。

      使用方法

      将开关打开指示灯(红灯)亮,表示整流控制器电源接通,电压表上有输出电压指示;按下绿按钮指示灯(绿灯)亮,电流表上有工作电流指示。此时吸盘通电有磁,主机联锁线路接通主机,机床可以启动开始工作,工作完毕后按下红按钮(绿灯灭),吸盘退磁,放开按钮,控制器内继电器延时2-3秒后退磁结束。

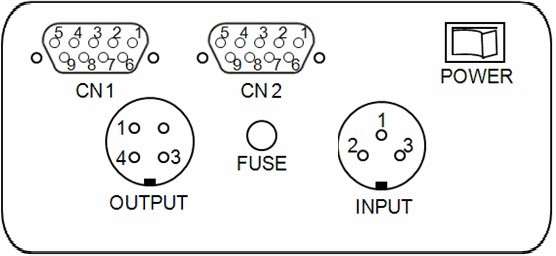

      安装方法

      本控制器四芯插座:插头两色(红色)引线为主机控制线,串接于主机控制部分的公共线上,插头两色(绿色)为输入380V电源线。

      本控制器三芯插座:插头两色(绿色)接通电磁吸盘两端,插头(红色)为接地线。
